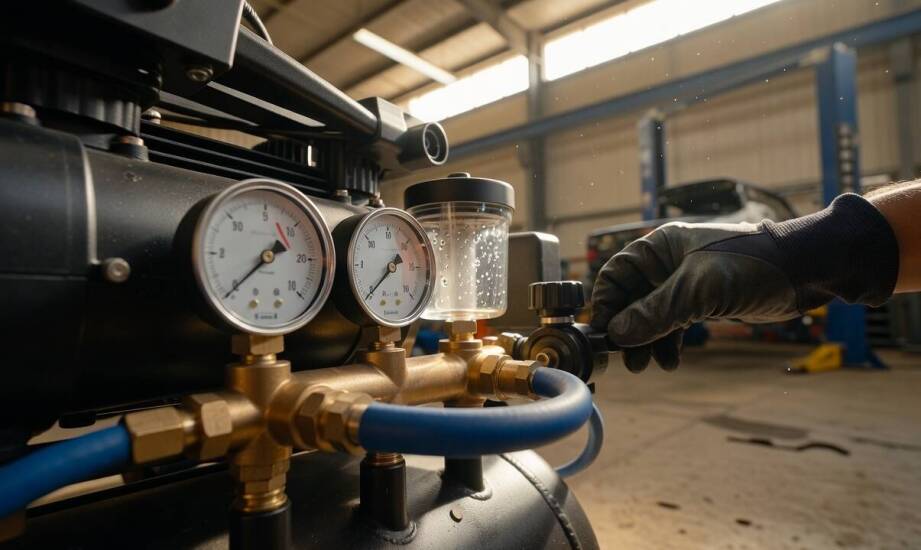

Dlaczego sprężarka do warsztatu wymaga oceny wydajności, nie tylko pojemności zbiornika

Dwa kompresory o identycznej pojemności zbiornika 100 litrów potrafią zupełnie inaczej radzić sobie z obsługą szlifierki oscylacyjnej czy klucza udarowego. Jeden model utrzymuje stabilne ciśnienie podczas ciągłego przedmuchu, natomiast drugi błyskawicznie traci moc i wymusza na operatorze długie przerwy. Różnica w zachowaniu sprzętu rzadko wynika z wielkości samej butli. Główną rolę odgrywa tu architektura pompy oraz realna zdolność do ciągłego tłoczenia powietrza pod zadanym obciążeniem. Ocena przydatności maszyny wymaga analizy kilku kluczowych wartości, które bezpośrednio przekładają się na płynność prowadzonych prac.

Jak ocenić rzeczywistą wydajność sprężarki warsztatowej?

Producenci sprzętu pneumatycznego często eksponują na obudowach wydajność na ssaniu. Parametr ten określa wyłącznie teoretyczną ilość powietrza zaciąganego z otoczenia, a nie faktyczną moc zasilającą narzędzia. Kluczowa dla użytkownika pozostaje wydajność robocza, nazywana również efektywną. Oznacza ona rzeczywistą objętość sprężonego medium, która trafia do instalacji przy określonym ciśnieniu. Narzędzia pneumatyczne wymagają konkretnego przepływu do prawidłowego i bezpiecznego działania. Wysokie ciśnienie maksymalne agregatu nie zrekompensuje zbyt słabej pompy.

Zestawienie specyfikacji z zapotrzebowaniem konkretnych narzędzi ułatwia selekcję odpowiedniego wariantu. Przykładowo kompresor Kupczyk w wersji KKT400/100 dysponuje butlą 100 litrów, jednak jego wydajność efektywna wynosi 220 l/min przy 8 barach. Taka specyfikacja pozwala już na swobodną obsługę większości podstawowych narzędzi warsztatowych. Sama pojemność butli pełni jedynie funkcję bufora stabilizującego ciśnienie i powinna stanowić około jednej trzeciej wydajności efektywnej urządzenia. Zbyt duży zbiornik przy słabym agregacie powoduje bardzo długie i obciążające cykle nabijania.

Sposób przeniesienia napędu determinuje zachowanie urządzenia pod obciążeniem. Rozwiązanie pasowe obniża prędkość obrotową pompy, co zauważalnie redukuje hałas i wydłuża żywotność głównych podzespołów. Z kolei wariant bezpośredni charakteryzuje się zdecydowanie większą prostotą budowy oraz mniejszymi gabarytami. Wybór odpowiedniego systemu przekłada się na kulturę pracy agregatu oraz jego dopasowanie do specyfiki konkretnego zadania w danym warsztacie.

Parametr cyklu pracy precyzuje dopuszczalny czas ciągłego tłoczenia powietrza bez ryzyka uszkodzenia maszyny. Wartość na poziomie 50–75% oznacza konieczność robienia regularnych przerw na schłodzenie głowicy. Przekroczenie tego limitu doprowadza do szybkiej degradacji zaworów i uszczelnień pod wpływem wysokiej temperatury. Wyższe parametry cyklu pracy pozwalają na intensywniejsze użytkowanie sprzętu, co odgrywa kluczową rolę przy piaskowaniu elementów lub lakierowaniu natryskowym sporych powierzchni.

Jak osprzęt i warunki otoczenia wpływają na spadki ciśnienia?

Specyfika środowiska roboczego potrafi znacząco zmienić parametry nominalne każdego układu pneumatycznego. W warsztatach i gospodarstwach rolnych na terenie województwa lubuskiego maszyny często pracują w strefach o podwyższonym zapyleniu. Cząstki gleby z pól uprawnych oraz kurz warsztatowy błyskawicznie osadzają się na filtrach ssących. Zanieczyszczony wkład dławi swobodny przepływ powietrza, co natychmiast obniża sprawność tłoczenia pompy. Dodatkowym czynnikiem ryzyka jest zwiększona wilgotność powietrza, która prowadzi do kondensacji wody wewnątrz butli i metalowych przewodów. Zjawisko to przyspiesza korozję i wymaga regularnego zrzucania kondensatu przez zawór spustowy. Obecność wody niszczy również delikatne mechanizmy wewnątrz samych kluczy udarowych.

Zła konfiguracja linii przesyłowej generuje ogromne straty ciśnienia roboczego na drodze z butli do narzędzia. Zastosowanie zbyt wąskich przewodów elastycznych tworzy mechaniczne wąskie gardło dla rozpędzonego strumienia. Węże o małej średnicy wewnętrznej potrafią ograniczyć rzeczywistą moc podłączonego sprzętu skuteczniej niż wybór nieco słabszego kompresora. Podobny problem dotyczy tanich szybkozłączy o zaniżonym przelocie, które mocno tłumią dynamikę przepływu.

Mobilne stanowiska pracy wymuszają często budowanie długich i skomplikowanych torów zasilania z licznymi rozgałęzieniami. Każde dodatkowe złącze, reduktor ciśnienia czy trójnik generuje kolejne opory miejscowe. Instalacja wymaga okresowej kontroli szczelności i weryfikacji stanu technicznego wszystkich przyłączy. Wymiana wyeksploatowanych przewodów i montaż szybkozłączy o pełnym przepływie często przywracają układowi pierwotną dynamikę bez jakiejkolwiek ingerencji w sam kompresor. Analiza stanu linii pneumatycznej powinna zawsze poprzedzać decyzję o zakupie większej i droższej maszyny pompującej.

Właściwy dobór urządzenia opiera się na sumarycznym bilansie zapotrzebowania wszystkich podłączonych naraz narzędzi. Parametry odczytywane z naklejki na butli stanowią zaledwie wycinek wiedzy o technicznym potencjale maszyny. Zrozumienie różnicy między wydajnością teoretyczną a roboczą ułatwia uniknięcie kosztownych błędów inwestycyjnych. Prawidłowo skompletowana instalacja pneumatyczna wymaga mocnej pompy, odpowiednio zbalansowanego bufora i węży o pełnym przelocie. Działająca na rynku lokalnym składnica Rolmasz dostarcza rozwiązania techniczne i podzespoły rolnicze wymagające sprawnego zasilania sprężonym powietrzem. Solidny fundament sprzętowy eliminuje niepotrzebne przestoje i pozwala w pełni wykorzystać możliwości nowoczesnych narzędzi pneumatycznych.
